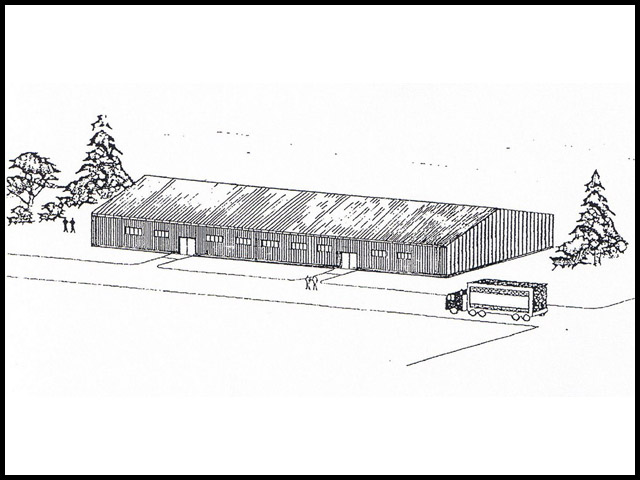

Hala stalowa nieocieplona o rozpiętości 12,00 m

Hala stalowa nieocieplona o rozpiętości 12,00 m

kliknij aby powi kszy

• Typ: WB-5309
• Powierzchnia użytkowa (netto): 730,00 m²
• Powierzchnia zabudowy: 758,80 m²
• Kubatura: 4393,50 m³
• Długość x Szerokość: 59,70 x 12,71 m
• Typ dachu: Dwuspadowy
• Kąt nachylenia dachu: 11,30°
• Wysokość: 6,28 m

Projekt hali stalowej. Hala z lekką obudową przeznaczoną dla obiektów zamkniętych magazynowo-składowych i innych o podobnym przeznaczeniu. Obiekt wolno stojacy, bez podpiwniczenia, z niskim dwuspadowym dachem.

Konstrukcję nośną hali stanowią ramy stalowe, usytuowane w rozstawie 4,50 m. Ramy zaprojektowano jako bezprzegubowe o słupach zamocowanych w stopach fundamentowych.

• Projekt dostosowany do:
• Strefy klimatycznej II-III wg PN-82/B-024403
• Głębokość przemarzania hz = 0,8 - 1,0 wg PN-81/B-03020
• Strefy obciążenia śniegiem II wg PN-80/B-0210
• Obciążenia śniegiem I wg PN-77/B-02011

Technologia:

Konstrukcja hali stalowa.

Fundamenty - stopy żelbetowe wylewane.

Ściany - z blachy stalowej powlekanej na ryglach stalowych.

Konstrukcja - ramy stalowe z dwuteowników PE 180 na słupach z dwuteownika PE 240.

Słupy ścian szczytowych z dwuteownika PE 140.

Dach o nachyleniu 20% kryty blachą fałdową powlekaną T-55x188 grubości 0,75 mm.

•

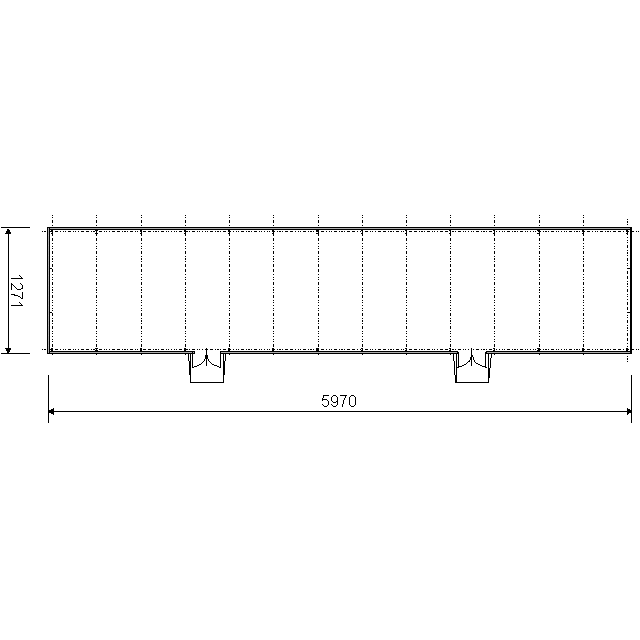

  Hala stalowa WB-5309 rzut przyziemia

  kliknij aby powi kszy

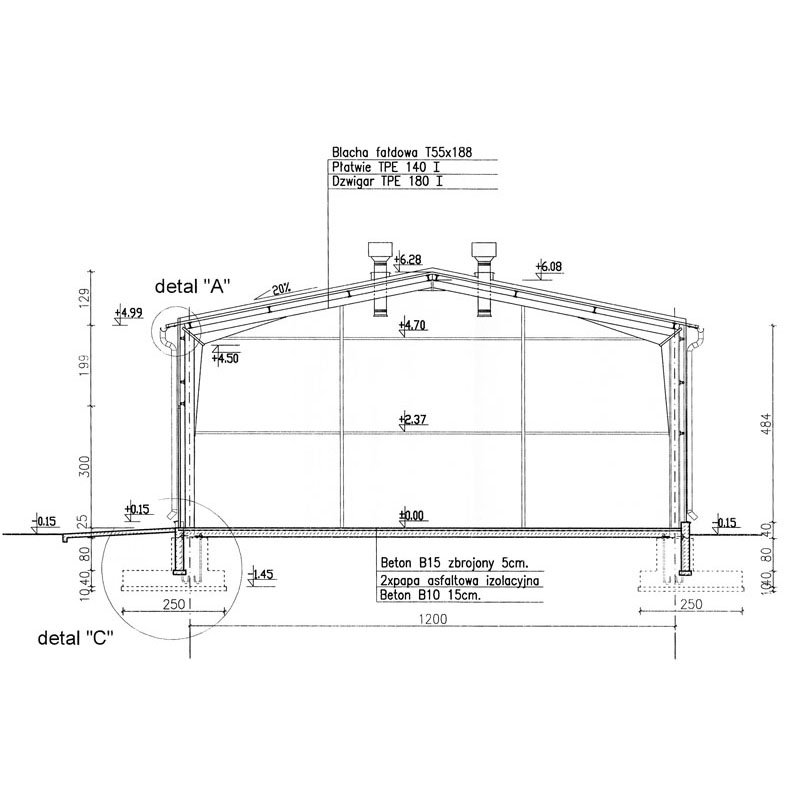

  Hala stalowa WB-5309 przekrój pionowy

  kliknij aby powi kszy
