Hala stalowa ocieplona o rozpiętości 12,00 m

• Typ: WB-5300-10
• Powierzchnia użytkowa (netto): 341,20 m²
• Powierzchnia zabudowy: 370,55 m²
• Kubatura: 2466,01 m³
• Długość x Szerokość: 28,46 x 13,02 m
• Typ dachu: Dwuspadowy
• Wysokość: 7,45 m

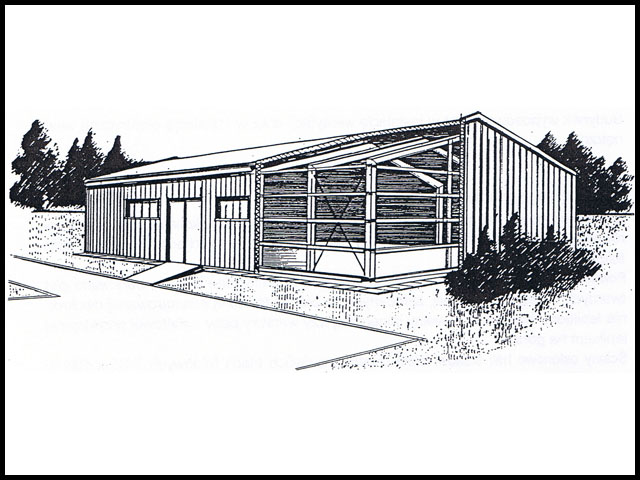

Projekt hali stalowej. Obiekt wolno stojący, parterowy, bez podpiwniczenia, z niskim dwuspadowym dachem, o uniwersalnym przeznaczeniu.

Hala stalowa z lekką obudową ocieploną, jest obiektem zamkniętym, przeznaczonym do magazynowania różnych towarów, wyrobów przemysłowych i materiałów, z wyłączeniem materiałów sypkich składowanych luzem oraz materiałów chemicznych łatwopalnych i wybuchowych.

Hala może być zlokalizowana w I i II strefie obciążenia śniegiem i w I strefie obciążenia wiatrem.

Budynek wyposażony jest w instalację wentylacji oraz w instalację elektryczną wewnętrzną.

Technologia:

Konstrukcję nośną hali stanowią ramy stalowe bezprzegubowe, wykonane z dwuteowników równoległościennych I300 PE. Słupy ram zamocowane są w kielichach żelbetowych stóp fundamentowych.

Pokrycie dachu hali z blach fałdowych T-55x188 D, ocieplone trzema warstwami płyt twardych z wełny mineralnej, układanych na blasze fałdowej posmarowanej dwukrotnie lepikiem. Na płytach z wełny mineralnej trzy warstwy papy asfaltowej przyklejonej lepikiem na gorąco.

Ściany osłonowe hali stanowi lekka obudowa z dwóch blach fałdowych T-35 x 188-S, z ociepleniem z trzech warstw płyt twardych z wełny mineralnej.

Konstrukcja nośna hali - ramy stalowe z dwuteowników równoległościennych 300PE w rozstawie 4,50 m.

•

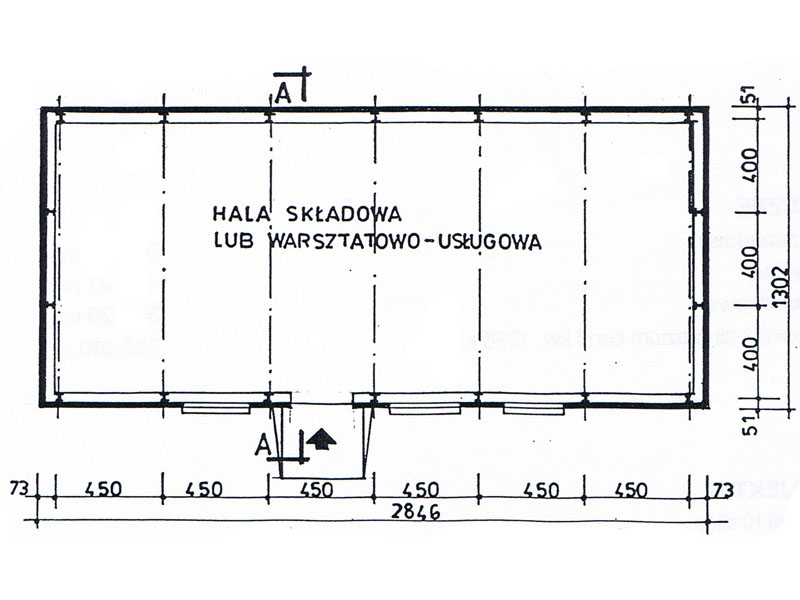

  Hala stalowa WB-5300-10 rzut przyziemia

  kliknij aby powiększyć

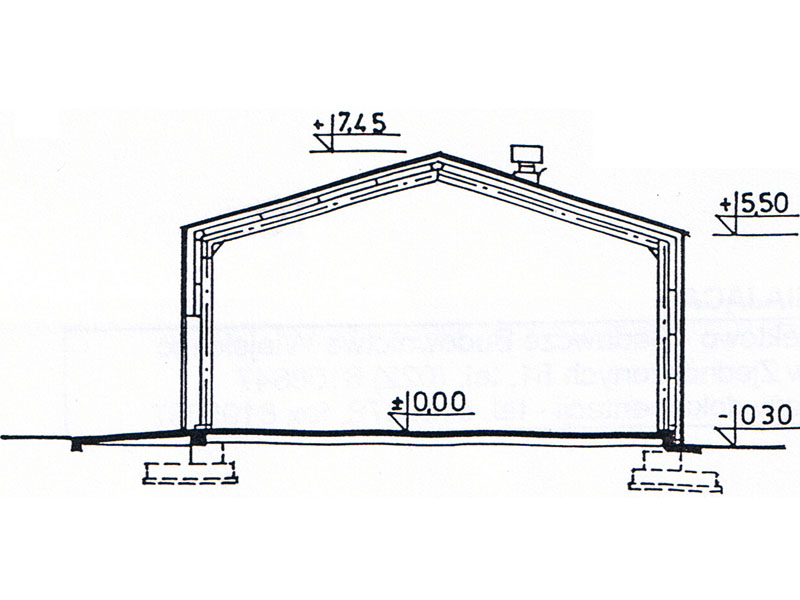

  Hala stalowa WB-5300-10 przekrój pionowy

  kliknij aby powiększyć
